當被測流體由流量計的入口流入流量計時，在流量計的入口和出口之間產生一壓差，該壓差推動刮板和轉子轉動。

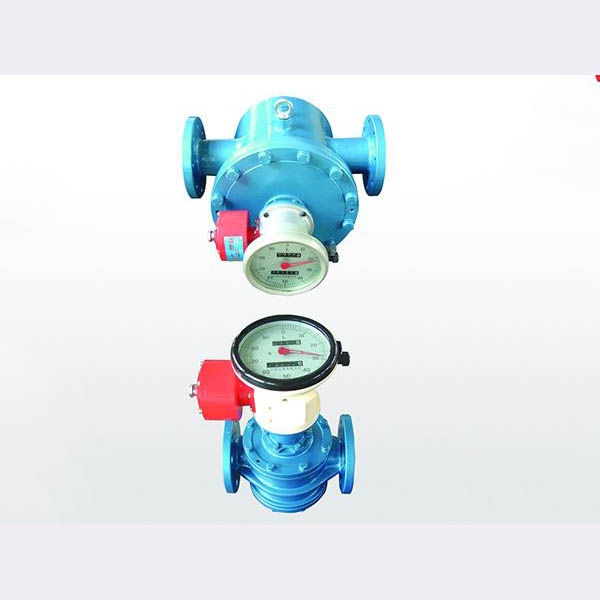

LB型刮板流量計 工作原理
轉子每轉一圈就排出一定量的流體，通過計算轉子的轉動次數從而得到瞬時流量和累計流量。
LB型刮板流量計 介紹
一、特點及用途、使用范圍
LB型刮板流量計是容積式流量計，主要用于計量流過封閉管道的液體總量。
主要特點有：
1、計量精確度高、流量范圍大、重復性好；
2、轉動平穩、管道內流體無壓力波動，無振動；
3、精確度受被測介質粘度變化的影響較小；
4、單殼體結構簡單，體積小重量輕；雙殼體結構避免了因高壓使計量室變形，確保計量精度，亦可將內殼組件抽出進行維修或對管道沖洗、掃線、試壓；
5、可按需要配備各種計數器和發訊器，實現就地指示或將電信號遠傳；
6、流體狀態不影響計量精度，流量計前后不需直管段，減省占地和費用。
使用范圍:主要是對原油、汽、煤、柴油和化工、食品等無腐蝕性液體做商貿計量。
二、主要技術參數
1、公稱通徑、液體粘度、精確度等級及流量范圍：
精度等級 | 0.5 | 0.2 | ||||
液體粘度（mPa.s） | >0.5～2 | >2～6 | >6～150 | >0.5～2 | >2～6 | >6～150 |
公稱通徑 | 流量范圍（m3/h） | |||||
25 | 1.5～6 | 1～6 | 0.6～6 | 2～6 | 1.5～6 | 1～6 |
40 | 3.2～16 | 1.6～16 | 1.2～16 | 4～16 | 2～16 | 1.6～16 |
50 | 4～20 | 2～20 | 1.5～20 | 5～20 | 2.5～20 | 2～20 |
80 | 14～70 | 14～70 | 9～90 | 20～70 | 20～70 | 16～80 |
100 | 20～120 | 20～120 | 14～140 | 30～120 | 30～120 | 25～125 |
150 | — | — | 30～220 | — | — | 50～220 |
200 | — | — | 40～400 | — | — | 80～400 |
250 | — | — | 80～600 | — | — | 120～600 |
300 | — | — | 100～1000 | — | — | 200～1000 |
2、公稱壓力：0.6MPa ；1.0MPa；1.6MPa；2.5MPa；4.0MPa；6.3MPa。
3、液體溫度：-10℃～80℃。
4、 壓力損失：0.1MPa（最大流量時）。
5、過載能力：允許在流量上限值120%的流量下運行不超過30分鐘。
6、指示器參數：
公稱通徑mm | 現場指示總量 | 脈沖發訊器 | |||||||||
指針型指示器 | 大字輪機械計數器 | 接收調整機構輸出 | 接收傳感器輸出 | ||||||||
指針度盤 | 累計計數 | 復零 計數 | LPS－02 | 7887 | 容積/脈沖 L/1 | 每轉 脈沖 γ-1 | 容積/脈沖 （理論值） L/1 | 每轉 脈沖 γ-1 | |||
累計計數 | 累計計數 | 復零 計數 | |||||||||
容積/轉 L/r | 最小分度 L | 容積/末位字 L | 容積/末位字 L | 容積/末位字 L | 容積/末位字 L | 容積 /末 位字 L | |||||
25 | 10 | 0.1 | 10 | 10 | 0.01 | 100 | 0.0013544 | 100 | |||
40 | 100 | 1 | 100 | 100 | 0.1 | 100 | 0.0066115 | 100 | |||
50 | 100 | 1 | 100 | 100 | 0.1 | 100 | 0.0066115 | 100 | |||
80 | 100 | 1 | 100 | 100 | 10 | 10 | 10 | 0.1 | 100 | 100 | |
100 | 100 | 1 | 100 | 100 | 10 | 10 | 10 | 0.1 | 100 | 100 | |
150 | 100 | 1 | 100 | 100 | 100 | 100 | 100 | 0.1 | 100 | 100 | |
200 | 1000 | 10 | 1000 | 1000 | 100 | 100 | 100 | 1 | 100 | 100 | |
250 | 1000 | 10 | 1000 | 1000 | 100 | 100 | 100 | 1 | 100 | 100 | |
300 | 1000 | 10 | 1000 | 1000 | 100 | 100 | 100 | 1 | 100 | 100 |
發訊器參數
三、環境條件
1、空氣溫度：-10℃～50℃。
2、空氣濕度：<90%。
3、大氣壓力：86kPa～106kPa。
4、無強烈振動，無強電磁場干擾。
5、外殼防護等級：相當于IP54（不防雨淋）。
